Präzisions-Leistungsverstärker A1110-16-E

4-Quadranten Spannungs- und Stromverstärker

DC - 1 MHz, 80 V/µs, 1000 W, 75 V, 28 A
Spannungs- und Stromverstärker
Symmetrischer Eingang
USB
LAN
Spannungs- und Strombegrenzer
Interlock
Spannungs- und Strom-Monitor
Sensing Eingang
Konfigurierbarer Stromverstärker

A1110-16-E#

Der A1110-16-E ist ein leistungsfähiger 4-Quadranten-Spannungs- und Stromverstärker, der außergewöhnliche Flexibilität und Präzision bietet.

Der A1110-16-E ist ein linearer, extrem breitbandiger Präzisions-Leistungsverstärker, prädestiniert für alle Anwendungen, die schnell veränderliche Signale mit hoher Leistung benötigen. Der A1110-16-E kann als Spannungsverstärker oder Stromverstärker betrieben werden. Der Stromverstärker bietet für induktive Lasten einen konstanten, frequenzunabhängigen Ausgangsstrom.

Die Funktionalität des Gerätes kann durch die Optionen Isolationsverstärker und Überspannungsschutz (OVP) erweitert werden.

Performance#

  • Ausgangsspannung: ± 75 Vpeak
  • Ausgangsstrom: ± 28 Apeak
  • Leistungsbandbreite: DC – 200 kHz
  • Frequenzbereich: DC - 1 MHz (Small signal -3 dB)
  • Slew rate: 80 V/μs
  • Spannungsverstärkung: 10 ± 0.1 % (± 0.01 % /°C) [Option ultra stable gain: 10 ± 0.1 % (± 10 ppm/°C)] Offset ± 1 mV (± 0.1 mV /°C)

Features#

  • Vollständig konfigurierbar und bedienbar über mitgelieferte A1110 Control Software
  • Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
  • USB-Port
  • Symmetrischer Eingang
  • 3 Versorgungsspannungen
  • Monitorausgang Spannung / Strom
  • 6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
  • Plus Edition mit Ethernet-Schnittstelle, Sensing und einstellbarem Ausgangswiderstand

Applications#

  • General lab applications for research, development and testing
  • EMC testing
  • Material testing
  • MRI
  • Component tests
  • Plunger coil drives
  • Piezo actuation
  • Generation of magnetic fields (e.g. with Helmholtz coils)
  • Medical engineering
  • Laser technology
  • Plasma technology

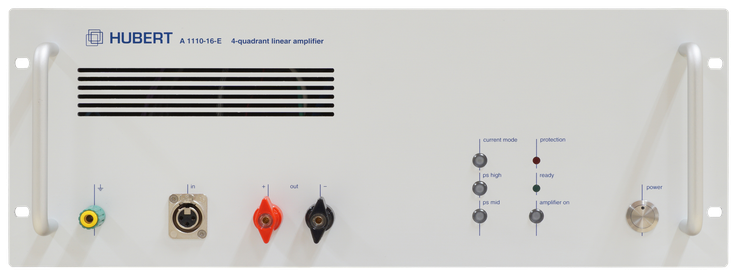

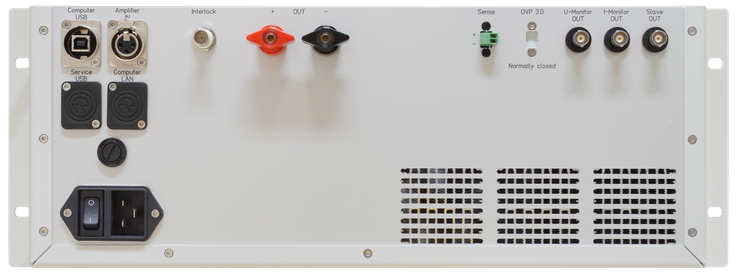

Produktbilder#

Vergrößern Sie die Ansicht, um Details zu erfahren.

Produktoptionen#

Option für A1110Überspannungsschutz (OVP)

Schützt den Verstärker vor von außen zugeführten Überspannungen.

Option für A1110Isolationsverstärker

Galvanische Trennung zwischen Ein- und Ausgangssignalen

Preise & Verfügbarkeit#

Die übliche Lieferzeit beträgt ca. 4-8 Wochen. Unser Team freut sich auf Ihre Anfrage.

ProduktBeschreibungPreis (netto)
A1110-16-E4-Quadranten Spannungs- und Stromverstärker7450 €
Option: Kundenspezifischer StromverstärkerKundenspezifische Auslegung des Kompensationsnetzwerks für eine zusätzliche Last im Strombetrieb680 €
Option: 3-Kanal IsolationsverstärkerZur potentialmäßigen Trennung von Eingang und Ausgang; max. Differenzspannung GND/PE: 500 VAC/1 kVDC2550 €
Option: Überspannungs-Schutz (OVP)Schutz der Verstärkerendstufe durch zugeführte Überspannungen am Verstärkerausgang1950 €
